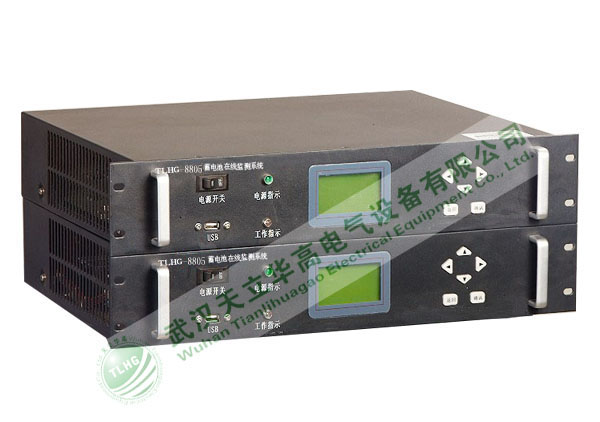

TLHG-8805蓄電池在線監測系統由蓄電池單體監測模塊、蓄電池智能管理模塊組成，蓄電池智能管理模塊具備顯示功能，并將數據通過RS485上傳。遠程監控需用一臺計算機通過串口連接到蓄電池智能管理模塊上，該計算機上需安裝專用蓄電池監測軟件，提供數據查看及遠程控制。
儀器特點：
  1.蓄電池智能管理模塊：配備2.4寸TFT顯示器，用以收集并顯示來自蓄電池單體監測模塊的采集數據，并采集蓄電池組的充放電電流、環境溫度、總電壓等，加以分析整理。具備顯示面板，方便使用者操作以及查閱電池組信息。提供RS485通信接口，采用MODBUS協議，與遠端通訊界面做遠端監測用。
  2.分布式架構設計：每個蓄電池智能管理模塊負責管理2組蓄電池，每個單體監測模塊監測一節電池，模塊之間采用手拉手環形通信方式，可以一鍵編碼，方便安裝及后期維護。
  3.高精度測量：基礎電壓測量精度可以達到微伏級別，能真正準確測量電池內阻，針對性的抗干擾電路設計結合多種內阻測試模式，浮充狀態下準確測量電池內阻。
  4.模塊斷電功能：電池組長時間沒有投入使用，可以選擇開啟，20秒后，單體采集模塊停止工作，避免電池過度放電。
  5.安全保護：具有過壓、過流、過溫、短路、反接保護功能，確保系統本身安全可靠。
  6.抗干擾設計：抗干擾能力強，穩定性好，無誤告警，通過電磁兼容測試。

  1.蓄電池智能管理模塊

工作環境	溫度：-30℃～70℃ , 濕度 10%～80%，無冷凝
工作電源	DC12V
功耗	3W
監測通訊方式	UART
對外通訊方式	RS485
	告警干接點
監測模塊數量	300個
顯示器	2.4寸TFT

  2.蓄電池單體監測模塊

監測類型	2V	12V
電壓測量范圍	0V～3.0V	0～16.5V
電壓精度	0.1%	0.1%
溫度測量范圍	-35℃～+125℃
溫度精度	0.5℃
內阻測量精度	2%
內阻重復測量精度	2%
工作環境	溫度：-30℃～70℃ , 濕度 10%～80%，無冷凝
耗電量	0.03W	0.06W
通訊方式	UART
取樣率	<1s
外觀尺寸	75.0*50.0*23.5(mm)
