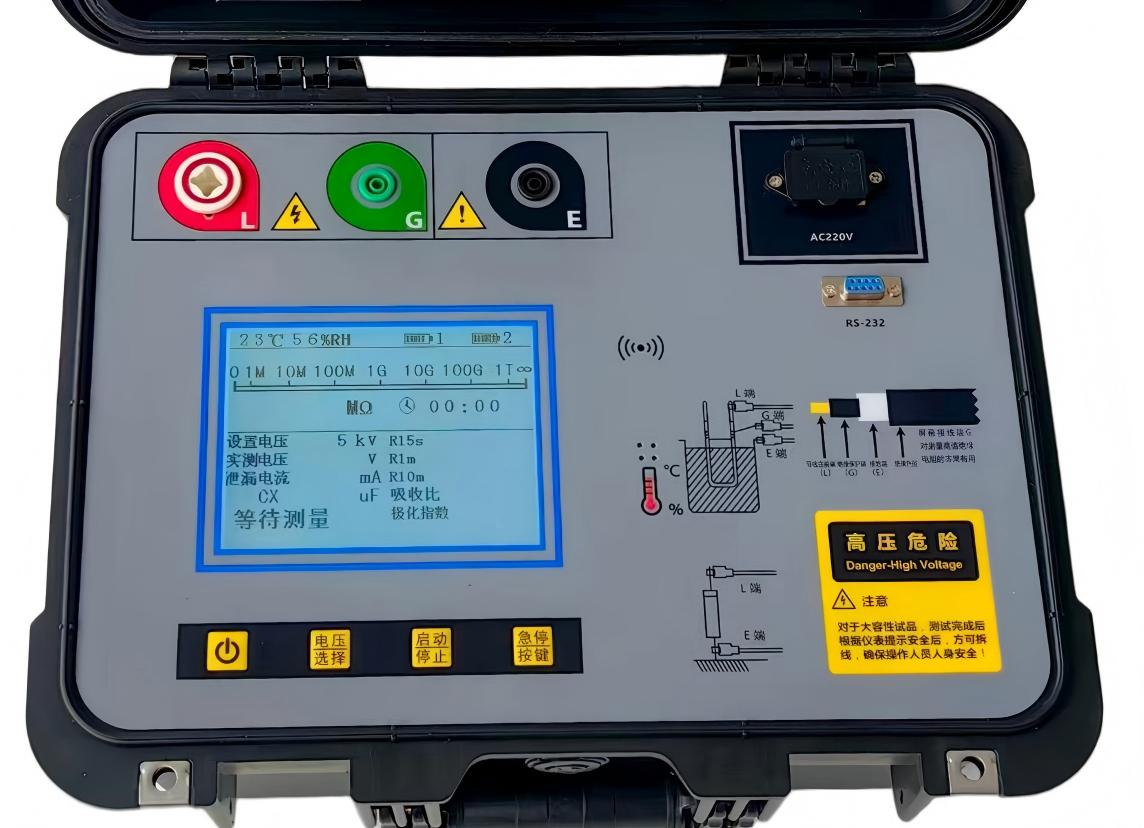

TLHG-2677S抗干擾絕緣電阻測試儀是為了解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電動機、發電機、長距離電力電纜、管型母線等電氣絕緣質量的評估而設計研制，儀表輸出功率大（5mA），實時電壓測量（試品實際帶電電壓）、泄漏電流測量、自動放電（放電電壓測量）特別適合大容性試品及110kv以上強力干擾的測試現場。
儀器特點：
1.嚴格按照安全標準設計，輸出電壓：500v、1000v、 2500v、5000v、10000v、15000v。
2.本儀器自動校準功能，測試前自動校準精度。
3.本儀器具有實際試品帶電電壓測量功能、泄露電流測量功能、自動放電功能，通過實際試品帶電電壓測量功能能直觀看出帶負載后測試儀表跌落電壓是否符合國家要求。而且通過實際試品帶電電壓測量功能和泄露電流測量功能能直觀看出試品絕緣情況的好壞。
4.可自動測量并記憶R15S、R60S 、R10min值，自動顯示極化指數（PI），誘電吸收比（DAR）的測試值和測試時間。
5.抗干擾性能優越，在干擾電流達到60mA時，儀器仍然保證測試精度，抗干擾能力強，特別使用于110KV及以上大容量變壓器和長距離電力電纜電力系統使用。
6.自動放電：采用先進高電壓放電技術對容性試品快速放電，放電時實時測量放電電壓（試品試驗電壓到0v），例如：測試時試品電壓15000v，那么停止測試時放電由15000v放電到0v（實時直觀顯示）實時監測放電電壓，并提示“安全拆線”，操作人員方可拆線操作，對于15000v放電：當被測試電容量較大時，儀表放完電后，請用手動放電，進一步保證操作人員安全。
7.內部可充電鋰電池供電或交流電源供電，真正交直流兩用不影響測試精度。
8.模擬指針與數字顯示共存，數字反映被試品絕緣電阻的精確度，模擬指針能反映測試過程中絕緣電阻的動態變化。
9.升壓時告警功能，蜂鳴器警示有高壓輸出，遠離試驗場地，試驗完畢警示聲音自動停止。
10.帶載能力和抗干擾能力強。
11.電池電量數字顯示和欠壓報警保護功能。
12.智能電池充電管理，能有效防止電池過充電。
13.自動關機功能：本儀器有自動關機功能，測量結束過5分鐘，自動關機。
14.短路保護，短路狀態下不會燒壞儀器。
1.安全規格
IEC 61010-1 CAT.IV 600V 污染度2
IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備
IEC60529 IP64 （外盒合閉狀態）
3.耐壓： AC 10kV 50Hz 1min (測量線路與外殼間)。
4.工作溫度與濕度：－30℃～+60℃；85%RH。
5.5.7寸屏顯；分辨率320X240。
6.充電電源：220V±10%，50/60 HZ。
7.電池供電：2組電池同時供電，16V鋰離子可充電蓄電池 2600mAH。
8.尺寸：38.5x29.8x19.6。
9.重量：4.5kg。
10.顯示方式：數字和模擬指針雙顯。
11.電池管理系統，充滿電后電池自動斷開。
12.絕緣電阻測試量程和精確度
|
額定電壓（kV） |
0.5、1、2.5、5、10、15kv |
|
測量電壓（kV） |
額定電壓 ×（1±10%） 負載阻值不低于量程的1% |
最大誤差為5%
RDG的范圍 |
(0.001～100)GW/15kV
(0.001～100)GW/10kV
(0.001～100)GW/5kV
(0.001～200)GW/2.5kV |
最大誤差為
10%RDG的范圍 |
(100～200)GW/15kV
(100～200)GW/10kV
(20～100)GW/5kV
(5～10)GW/2.5kV |
最大誤差為
15%RDG的范圍 |
(200～1000)GW/15kV
(200～500)GW/2.5kV |
|
沒有要求 |
1T—15T |
|
輸出短路電流 |
≥10mA |
|
吸收比、極化指數的
測量范圍
|
測量范圍： 0.01 ～99.99
最大誤差： ±(1%RDG＋1d) |
|
輸出電壓顯示誤差 |
±(3%RDG + 1d) |
