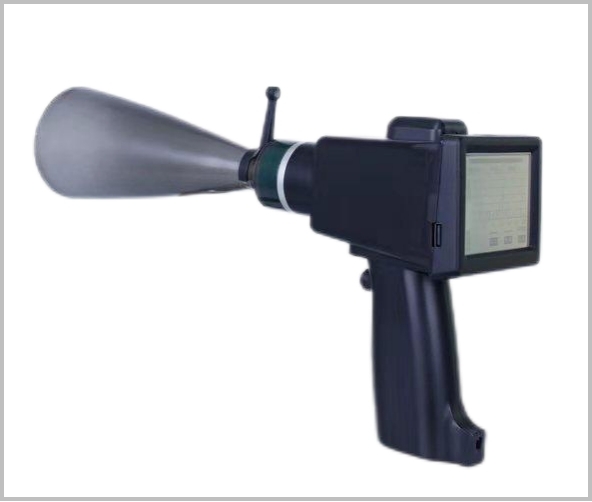

超聲波線路巡檢儀

  1.電力設備在設計、制造、運輸和安裝過程中可能存在質量缺陷和機械損傷等；長期在高電壓、強電場及惡劣環境中運行存在異物、氧化、松動、污染、老化、潮濕等均可能引發局部放電。而局部放電是導致電力設備絕緣系統破壞和引發電力故障的主要原因，為保障電力系統的穩定運行和及時發現潛伏隱患，需要對局部放電情況進行定期檢測。
  2.我公司自主研發生產的巡檢儀采用精密高頻超聲傳感器，收集并遴選110kV及以下電力設備局部放電時發出的特征聲波，通過濾波對比，實現對缺陷的定位及判斷。并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。
  3.適用于檢測變電站內或輸配電線路上的各類刀閘、開關柜、絕緣子、變壓器、避雷器、電纜接頭、金具等非密閉電氣設備的局部放電。
儀器特點：
  1. 靈敏度高，完全按人體工程學原理設計，操作界面友好；抗干擾能力強，穩定可靠。
  2. 配置激光瞄準定位功能，實現對故障點的精準定位。
  3. 支持低速車載巡檢，車速≤30km/h。
  4. 具有放電幅值、圖譜等的顯示功能。
  5. 該儀器支持與手機、平板的實時通信，并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。

超聲波傳感器	測量范圍	0～60dBμV
	分辨率	0.1dB
	誤差	±1dB
	靈敏度	-70dB（最高可檢測100pC以上放電量(不小于10cm)）
	中心頻率	40kHz
有效距離	電壓等級	檢測距離
	10kV	15m
	35kV	35m
	110kV	51m
信息輸出	顯示屏	3.5寸320×240真彩TFT觸控屏
	耳機接口	3.5mm插孔，標配16Ω降噪耳機
	USB接口	U盤，標配容量16G
CPU	采集速度：10k/s；采集精度：16位AD
GPS	具有高達50個的并行通道，快速搜星；采用無源陶瓷天線，可直接接收GPS衛星信號；配備IPX接口，可擴展有源天線，適合車載時使用。冷啟動最短僅需27s
顯示模式	實時模式、瞬時模式、峰值保持
存儲模式	數據DAT；音頻WAV
錄音	WAV格式；能錄48kHz采樣率的音頻，錄音時間可調，默認錄音10s
溫度	-10℃～50℃ ±2℃
濕度	≤90%RH ±4.5%RH
存儲容量	16GB U盤；最少可儲存達160k組數據
電源	DC3.7V鋰電池；容量約8000mAH；全載運行，可持續供電8小時；正常工作運行12小時；低功耗工作運行20小時；關機狀態下功耗40uA
包裝體積	353x190x90（mm）
主要重量	約0.75kg
